Materialise Magics

サポート生成

樹脂および金属3Dプリンティングにおいて、サポート構造の最適化は、変形を防ぎ、造形を成功に導く鍵となります。サポートが不十分だったり配置が適切でないと、造形エラーの原因となり、逆に過剰なサポートは材料や時間の無駄につながります。Materialiseのサポート生成ソリューションは、必要最小限のサポートで造形を成功に導く、そのバランスを見極めるための強力なツールです。

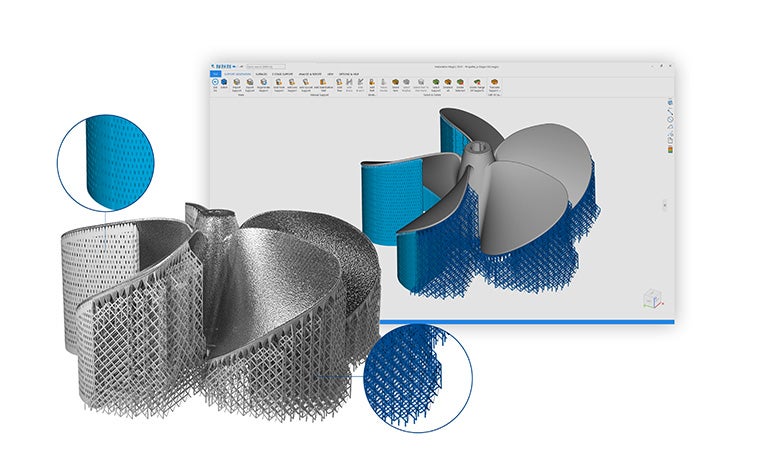

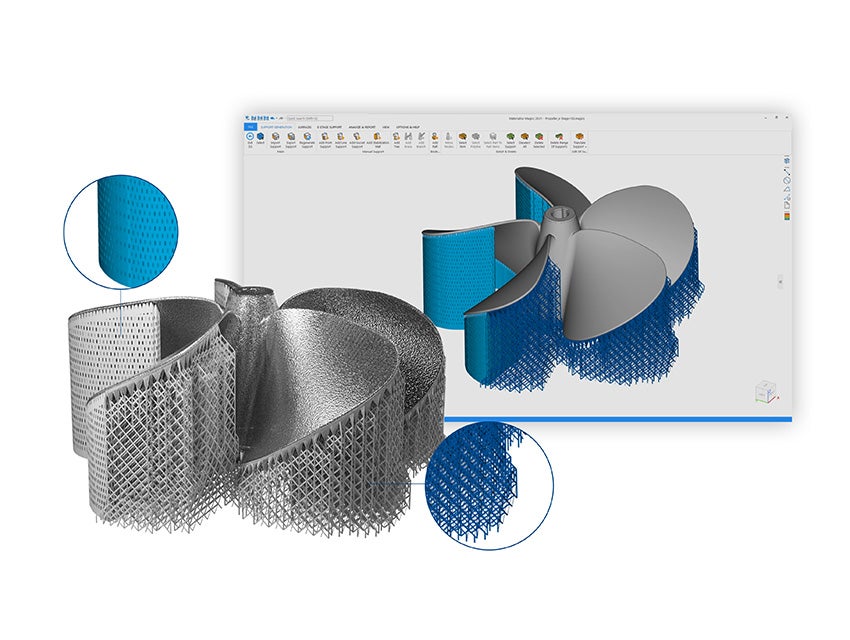

Materialise e-Stage for Metal+ の画面で、細いサポート構造を持つファンの3D画像がレンダリングされています。手前が金属製3Dプリンターで作られたファン。

メリット

ワークフローの最適化


コスト削減


パーツ品質の向上


時間の短縮


ご利用の3Dプリンティング技術に最適なソリューション

金属レーザー粉末床溶融法(LPBF)

適切なサポート付けにより、変形、割れ、ドロスの発生を防ぐことができます。SG+モジュールでは基本的な自動化機能により、調整しやすいサポート構造を簡単に生成可能です。一方、e-Stage for Metal+は、完全自動化されたサポート生成を実現し、初回から安定した造形が行えるよう支援します。さらに、開放的なグリッド構造により余分な粉末の除去がしやすく、細い接触点は後処理を容易にします。

光造形(SLA)およびDLP方式

サポート構造は、レイヤーが沈んだり浮いたりするのを防ぎ、リコーターの力や収縮による影響を抑える役割を果たします。SGモジュールでは、柔軟性と造形の効率を高めるためのサポート生成が可能です。e-Stageは自動化に特化しており、最適化されたパラメータセットによってサポート生成を制御することで、人為的ミスを抑え、再現性の高い造形を実現します。

電子ビーム溶解(EBM)

サポート構造は、造形中にパーツに蓄積される熱やエネルギーの影響を分散させ、安定した造形をサポートします。SGモジュールでは、EBMプロセスに適したサポートを簡単に生成できます。

金属バインダージェッティング(MJB)

ボリュームサポートは、焼結中のパーツの変形を防ぎ、造形中にパーツが沈むのを防ぐための安定性を提供します。

あらゆるニーズに対応するモジュール

SG

SGモジュールは、SLA、DLP、EBM方式の装置向けに豊富なツールを備えた機能を提供します。カスタマイズ性の高い中空サポート構造により、パーツの安定性を高め、表面とパーツの品質を最適化しながら、造形不良と粉末材料の廃棄を削減することができます。SGモジュールの柔軟性により、パーツの品質向上、後処理時間の短縮、材料使用量の削減が可能になります。

Volume SG

焼結中の金属バインダージェットパーツを適切に支え、形状を維持するために必要なツールをご活用できます。Volume SGモジュールは、押出式3Dプリンティングにも対応しており、スライス時にボリュームサポートを正しくハッチングすることが可能です。

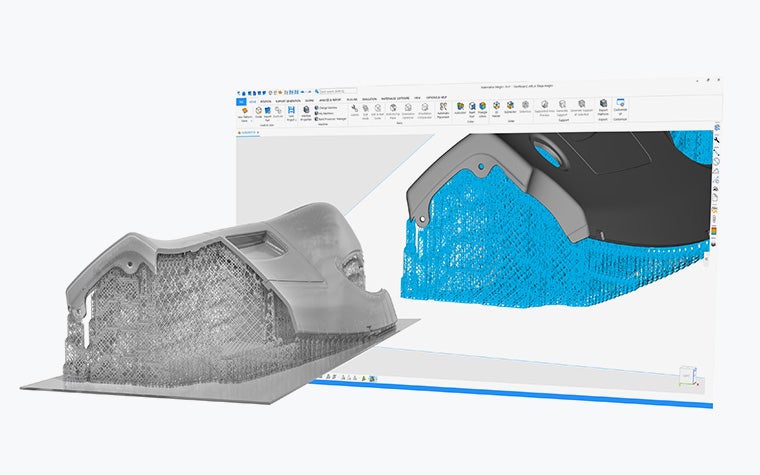

e-Stageのサポート構造を取り付けたビルドプレート上の3Dプリント樹脂パーツと、e-Stageソフトウェアのスクリーンショット。

樹脂用e-Stage

e-Stage for Resinの強力なアルゴリズムにより、データ準備や仕上げ作業にかかる時間を大幅に短縮できます。ガセットパラメーターの活用で樹脂の使用量を抑え、開放的な構造と優れた排出性により、余分な材料の回収も可能です。

金属製の3Dプリントパーツが、e-Stage for Metal+のサポートとともに、暗いモードで表示されている画面の前に置かれてる

e-Stage for Metal+

e-Stage for Metal+モジュールにより、コストを抑えつつ、パーツの品質と一貫性を高め、初回から精度の高い造形を実現できます。サポート生成を完全に自動化し、不要なサポートを排除することで除去作業の手間を減らし、後処理もシンプルにします。

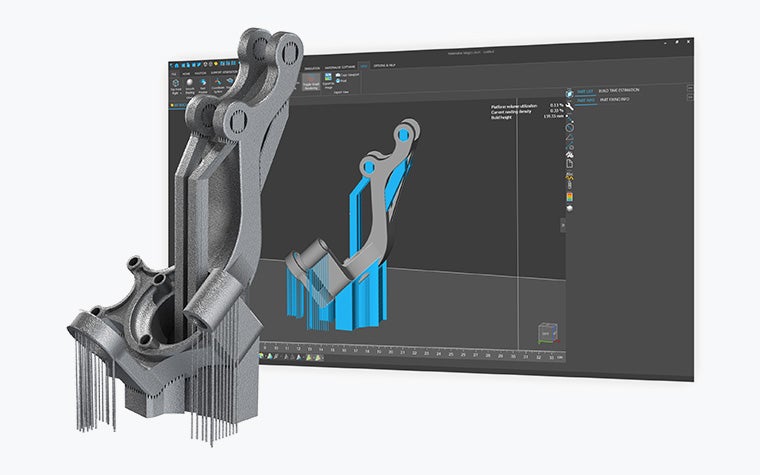

サポート構造を持つ3Dパーツの画像と、モニターに映るMaterialiseのサポート生成モジュール手前は金属で3Dプリントされたパーツ。

SG+

SG+モジュールでLPBF(レーザー粉末床溶融)装置の生産性を最大化するための包括的な機能群をご活用できます。カスタマイズ可能な中空構造とブロックサポートを組み合わせることで、サポートと熱伝達を最適化し、破損や変形を防ぎます。これにより、製造不良を最小限に抑え、優れたパーツ品質を確保できます。サポート構造内の空洞により、粉末の回収効率も向上します。
