Matériau

Acier inoxydable (SS316L)

L'acier inoxydable (SS316L) est un alliage d'acier à base de nickel-chrome-molybdène à faible teneur en carbone qui combine une excellente résistance, une ductilité élevée et de bonnes propriétés thermiques. Grâce à sa haute résistance à la corrosion et aux piqûres, y compris la corrosion chimique, ce matériau convient aux environnements exigeants : sécurité alimentaire, composants de machines et instruments médicaux, entre autres.

Vue rapprochée d'un support imprimé en 3D utilisé dans la production par Philips

Caractéristiques techniques

Dimensions maximales des pièces

250 x 250 x 280 mm

220 x 220 x 250 mm (commandes en ligne)

Précision standard

Conformément à :

  • DCTG 8 de DIN EN ISO 8062-3: 2008-09 pour des dimensions comprises entre 30 et 400 mm
  • DCTG 6 de DIN EN ISO 8062-3: 2008-09 pour des dimensions inférieures à 30 mm
  • DIN ISO 2768 - 1 g (environ) pour des dimensions entre 3 mm et 400 mm
Épaisseur des couches

Standard : 0,08 mm, Performance : 0,04 mm

Épaisseur minimale de la paroi

Standard : 1 mm, Performance : 0,5 mm

Taille minimale des détails

0,4 mm

Pièces imbriquées ou mobiles

Non

Canaux internes

Oui

Structure de la surface

Surface rugueuse

Qualités

Équilibrez la performance et l'efficacité dans chaque projet en optant pour la qualité Standard ou la qualité Performance.

Fiche technique

PARAMÈTRENORMEUNITÉ

Densité

WGE-Prod-067EN
>7,91

g/cm³

Densité relative

WGE-Prod-067EN
>99,0

%

Résistance à la traction

DIN EN ISO 6892-1:2009
>510

MPa

Résistance à la déformation

DIN EN ISO 6892-1:2009
>300

MPa

Module élastique

DIN EN ISO 6892-1:2009
180

GPa

Elongation at break

DIN EN ISO 6892-1:2009
>45

%

Rugosité Ra

ISO 4287 / AITM 1-00070
<20

µm

Rugosité Rz

ISO 4287 / AITM 1-00070
<90

µm

Dureté

ISO 6597-1:03-2006
>170

HV

Les valeurs réelles peuvent varier selon les conditions de fabrication.


De fortes tensions dues à la géométrie des pièces peuvent tordre celles-ci, menant potentiellement à une variation plus grande des valeurs. Les valeurs de la rugosité de surface dépendent de l'orientation de la surface ; les surfaces orientées vers le bas et les surfaces avec support seront plus rugueuses.


Ces valeurs montrent les caractéristiques du matériau avec recuit de détente supplémentaire. Des étapes supplémentaires de traitement thermique ou de vieillissement pour obtenir des propriétés mécaniques encore plus élevées sont possibles, par exemple pour les pièces produites en série.


Veuillez contacter notre équipe pour de plus amples informations.

Télécharger comme PDF

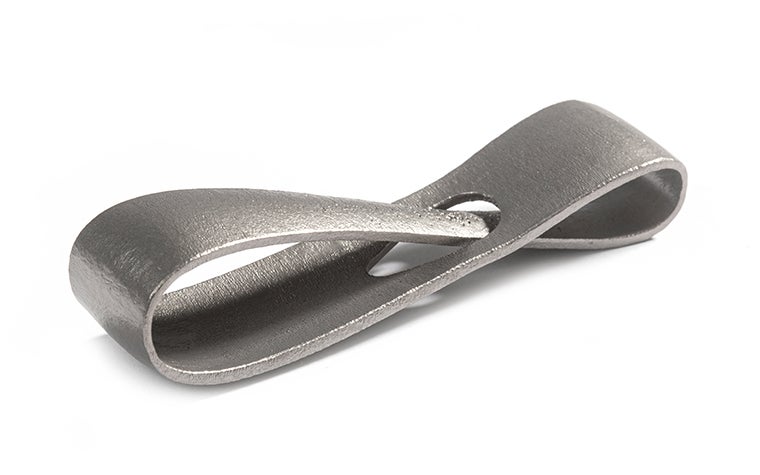

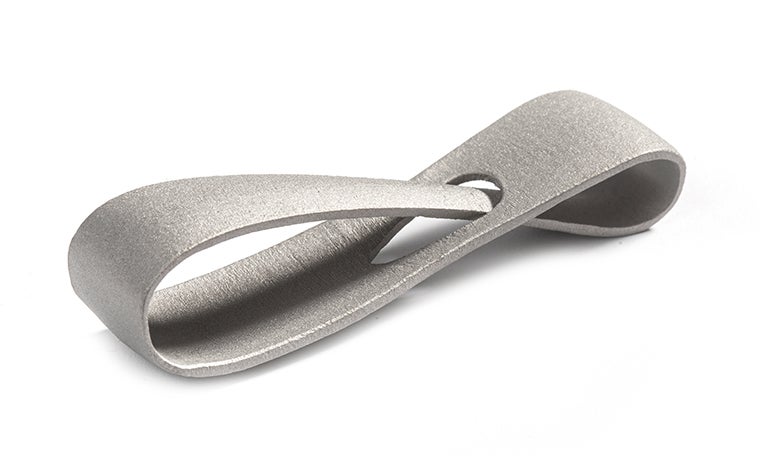

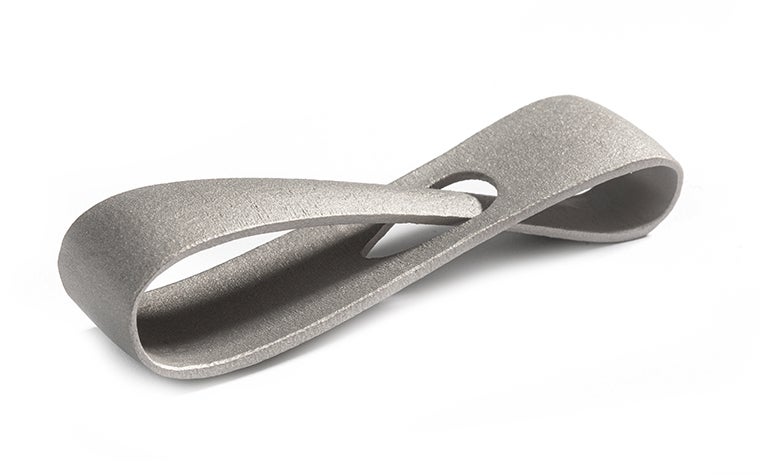

Degrés de finition

La bonne finition peut transformer votre impression en un produit. Découvrez les finitions de post-production que nous proposons pour ce matériau. Si vous avez des questions ou des demandes spéciales, contactez-nous.

Nous contacter

Souhaitez-vous poser une question ou commencer à travailler sur un projet ? Nous serions ravis d'en savoir plus.

Parler à notre équipe
