Matériau
PA 12 (SLS)
Sa haute résistance mécanique et thermique fait du PA 12 fritté au laser (SLS) un choix idéal pour une large gamme d'applications : prototypes fonctionnels, pièces séries ou outillages. Ce matériau présente une excellente stabilité à long terme, résiste à la plupart des produits chimiques, peut être rendu étanche par imprégnation.
Caractéristiques techniques
Dimensions maximales des pièces | 630 x 330 x 550 mm 200 x 100 x 100 mm (commandes Fast Lane) |
Précision standard | ± 0,3 % (avec limite inférieure à ± 0,3 mm) |
Épaisseur des couches | 0,12 mm |
Épaisseur minimale de la paroi | 1 mm |
Taille minimale des détails | 0,3 mm |
Pièces imbriquées ou mobiles | Oui |
Canaux internes | Oui |

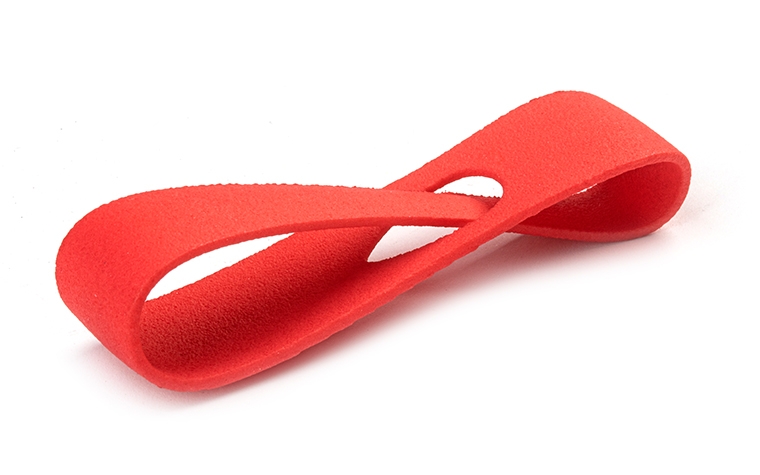

Structure de la surface | Structure granulaire |
Fiche technique
PARAMÈTRE | VALEUR | UNITÉ | MÉTHODE |
- | 0,95 | g/cm³ | |
DIN EN ISO 527 | 48 | MPa | |
DIN EN ISO 527 | 1.650 | MPa | |
ASTM D790 | 41 | MPa | |
DIN EN ISO 178 | 1.500 | MPa | |
DIN EN ISO 179 (entaillé, Izod) | 4,4 | kJ/m² | |
DIN EN ISO 527 | 20 | % | |
ASTM D2240 | 75 | Shore D | |
ASTM D648 (@1,82 MPa) | 86 | °C |
Les valeurs réelles peuvent varier selon les conditions de fabrication.

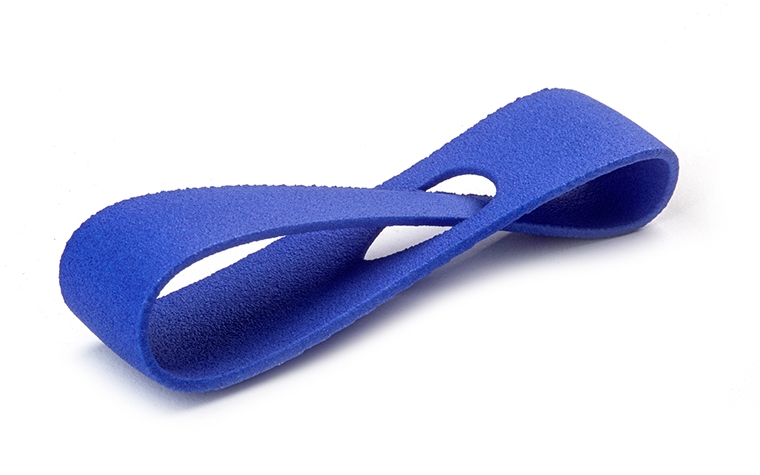

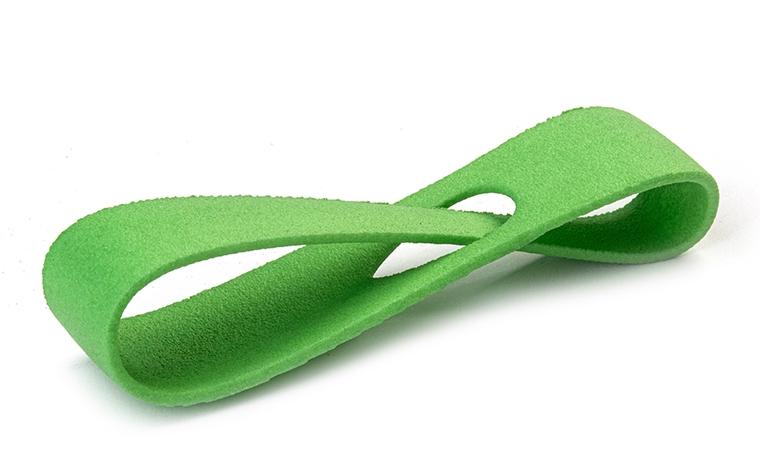

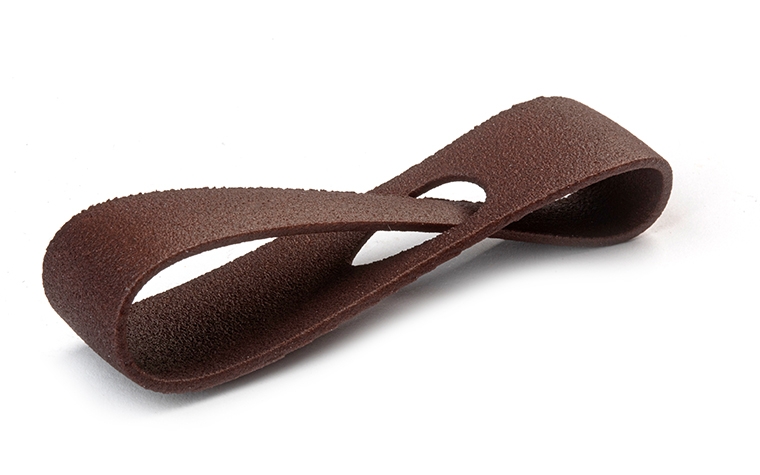

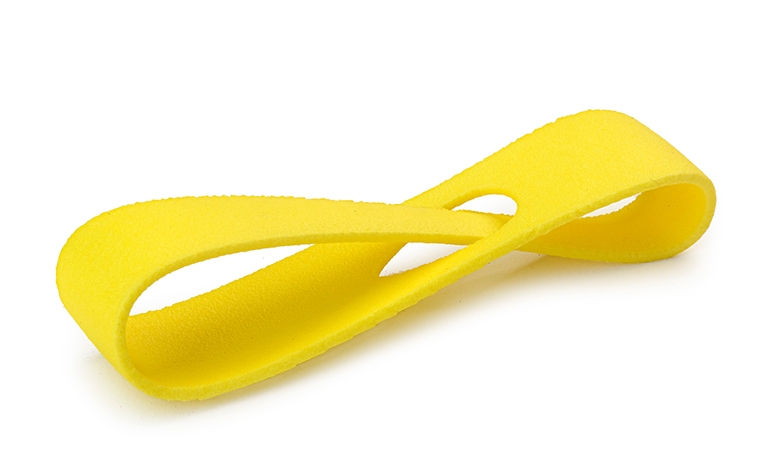

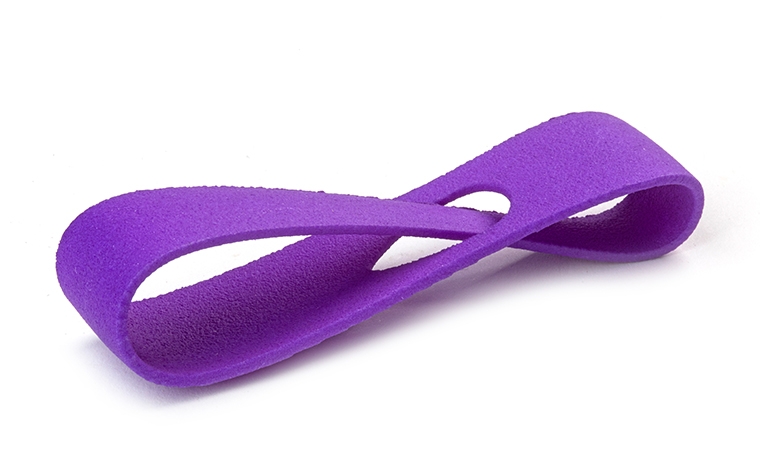

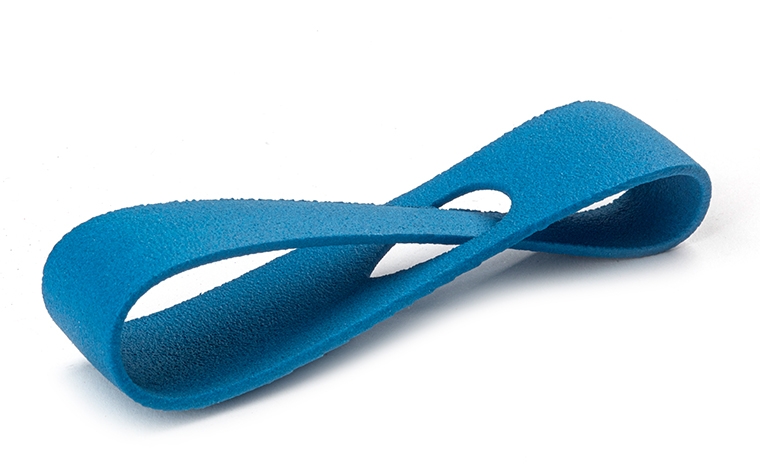

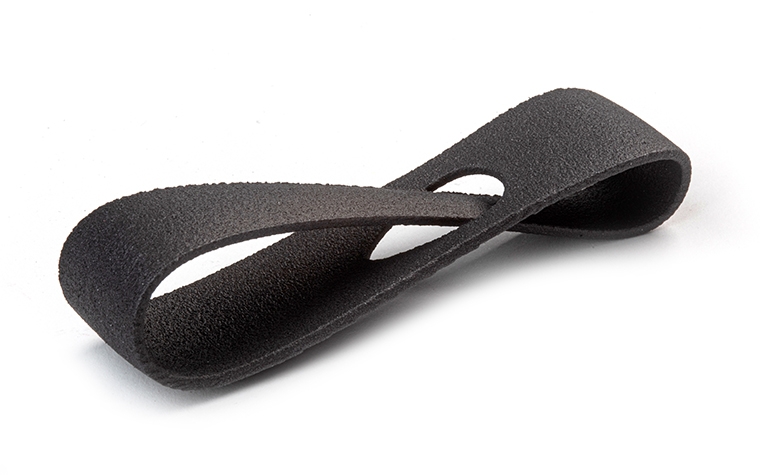

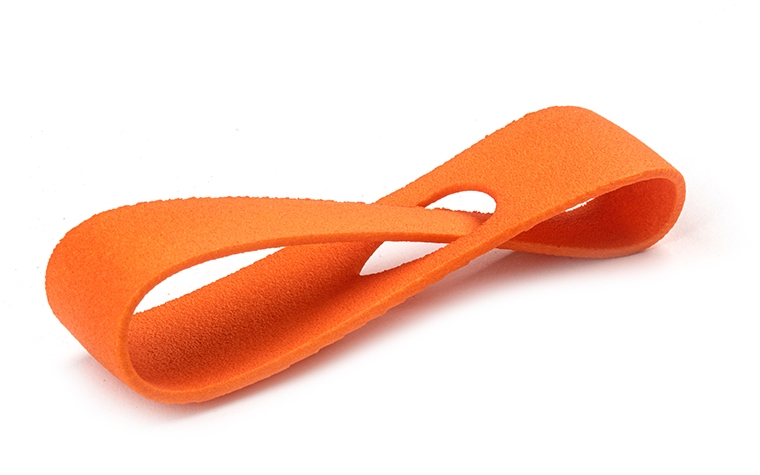

Degrés de finition
La bonne finition peut transformer votre impression en un produit. Découvrez les finitions de post-production que nous proposons pour ce matériau. Si vous avez des questions ou des demandes spéciales, contactez-nous.
Formation et apprentissage
Tirez le meilleur parti de votre prochain projet grâce à des ressources utiles dédiées au PA 12 (SLS) et au frittage laser sélectif.
