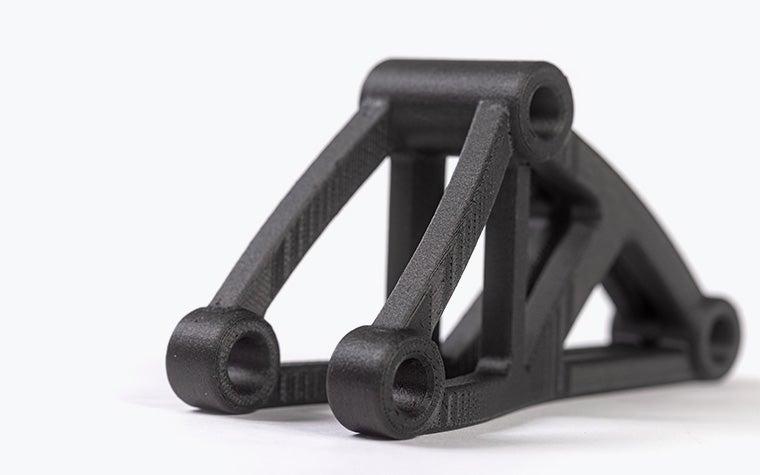

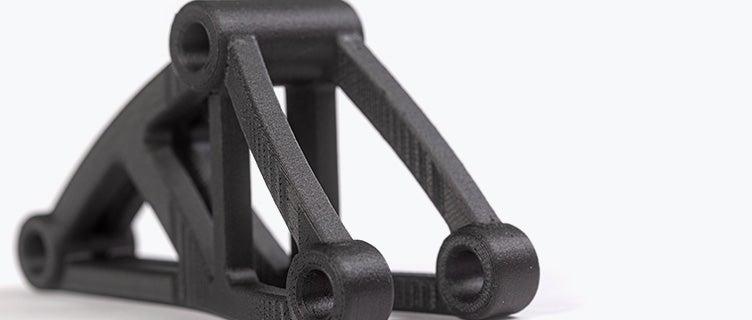

Support noir imprimé en 3D dans le PA-CF

CONSIGNES RELATIVES À LA CONCEPTION

PA-CF

Épaisseur de paroi

Un contour angulaire tridimensionnel ressemblant à une flèche dirigée vers le haut, avec deux petits triangles bleus opposés soulignant une section étroite sur le côté supérieur droit.

En impression 3D, l'épaisseur de paroi se rapporte à la distance entre une surface de votre pièce et la surface opposée. Une pièce qui entre dans une boîte de 250 x 250 x 300 mm doit être conçue avec une épaisseur de paroi minimale de 1 mm. Les parois des pièces plus grandes doivent avoir une épaisseur d'au moins 1,5 mm.


Cependant, les parois trop épaisses ne sont pas non plus recommandées car elles utilisent plus de matériau que nécessaire et risquent de déformer la pièce. Si votre conception présente une épaisseur de paroi supérieure à 6 mm, nous remplissons l'épaisseur de paroi avec des structures spécifiques. Cela nous permet d'économiser de la matière et de minimiser les risques de déformation.

Qualité et orientation de la surface

Deux formes géométriques tridimensionnelles - une forme en L à gauche et une forme en V inversé à droite - chacune avec un détail circulaire agrandi mettant en évidence les bords, montrant un coin intérieur net sur la forme en L et un bord pixelisé en escalier sur la forme en V.

Beaucoup des caractéristiques de votre impression 3D dépendent du procédé de dépôt de fil fondu (FDM). Comme votre pièce sera imprimée couche par couche, l'orientation de l'impression influencera la qualité et la robustesse de sa surface. Dans l'illustration, vous pouvez voir deux pièces ayant la même forme mais construites avec des orientations différentes.


Le modèle imprimé horizontalement montre clairement l'effet « escalier » du processus d'impression. Sa surface sera similaire à celle d'une carte topographique. Si la pièce est imprimée verticalement, la qualité de la surface sera meilleure.


Pensez à la surface qui doit avoir la meilleure finition et choisissez l'orientation correspondante lors de l'impression.

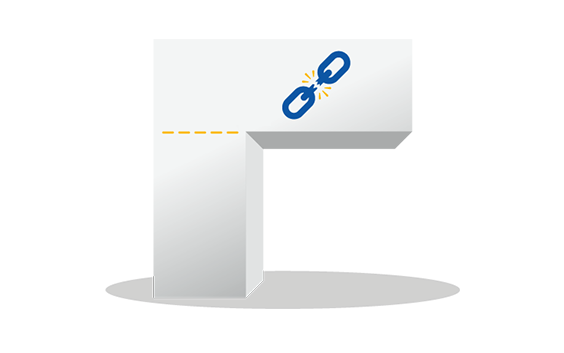

Anisotropie


Comme votre pièce est construite couche par couche, elle aura toujours des « points fragiles » dus à son orientation d'impression. Ces points fragiles peuvent entraîner une rupture facile des éléments externes fins de votre conception. Par conséquent, évitez les fonctions sur votre pièce qui sont parallèles à la base ou à la surface inférieure et qui nécessiteront une certaine force pour les soutenir.

Précision dimensionnelle


Le dépôt de fil fondu (FDM) est l'un des procédés d'impression 3D (pour les matières plastiques) qui offre la plus grande précision dimensionnelle. La précision dimensionnelle n'est pas relative au détail de votre pièce mais à l'écart par rapport à la taille nominale. La précision standard que nous offrons pour le PA-CF est de 0,15 % avec une limite inférieure de ±0,2 mm. La précision de la pièce Z comprend une tolérance supplémentaire de -0,000/+ hauteur de tranche (0,254 mm).

Assistance

Une forme angulaire tridimensionnelle ressemblant à une flèche pointant vers le haut, étiquetée "Pièce", soutenue en dessous par un cadre en treillis relié à une base plate étiquetée "Plaque de support et de construction".

Le dépôt de fil fondu s'effectue sur une plate-forme de fabrication. Comme les pièces seront « construites dans le vide », elles doivent être fixées à la plate-forme de support pour éviter qu'elles ne s'affaissent. Cette fixation est appelée « support » et elle est nécessaire pour toutes les pièces fabriquées à l'aide de cette technologie.


En plus de maintenir la pièce en place, ce système permet également de construire des éléments en saillie. Une fois le processus de construction terminé, le support est retiré manuellement.

Support externe

Forme angulaire tridimensionnelle ressemblant à une flèche orientée vers le haut, soutenue en dessous par une série de poteaux verticaux et d'entretoises en treillis entrecroisées.

Les pièces présentant des sections inférieures à 45° doivent être soutenues. Le support est nécessaire pour maintenir votre pièce en place et l'empêcher de s'affaisser pendant l'impression. Dans l'illustration, la partie inférieure de la pièce doit être soutenue car elle est inférieure à 45°. Le reste de la conception ne nécessite pas de support supplémentaire car il est plus large qu'un angle de 45°.

Support interne

Forme angulaire tridimensionnelle ressemblant à une flèche orientée vers le haut et dotée d'une structure de soutien interne en treillis.

La règle des 45° s'applique également à l'intérieur de votre pièce. Tout modèle présentant une section intérieure inférieure à 45° doit être soutenu. Dans l'illustration, le modèle du dessus doit être soutenu pour éviter qu'il ne s'affaisse pendant le processus d'impression.

Règle des 30°


Cette illustration vous montre quand une pièce nécessite un support. La zone « autoportante » ou « sûre » ne nécessite aucun support pour imprimer la pièce. Pour la plupart des pièces, cette surface est comprise entre 135° et 45°. Lorsque vous concevez un objet que vous souhaitez imprimer en PA-CF, gardez cette zone sûre à l'esprit si vous craignez que votre pièce nécessite un support pour être construite.

Pièces d'assemblage ou mobiles


Il est possible d'imprimer des pièces imbriquées et mobiles (comme une clé à molette ou un roulement à billes) en PA-CF car le matériau de support utilisé est soluble dans l'eau. Les pièces imprimées ensemble doivent être écartées d'au moins 0,4 mm.

Détails gravés et en relief

Forme angulaire tridimensionnelle ressemblant à une flèche dirigée vers le haut, caractérisée par un motif de petits demi-cercles en retrait sur le côté gauche et de bosses circulaires en relief sur le côté droit.

En général, les textes ou les détails gravés sont préférables aux textes ou aux détails en relief. Pour les textes gravés ou les détails de surface, nous recommandons des lettres d'une épaisseur de trait minimale de 1,2 mm et d'une profondeur de 0,5 mm. Pour les textes en relief et les détails de surface, nous recommandons que les lettres aient une épaisseur de trait d'au moins 2,5 mm et une profondeur d'au moins 0,5 mm.

Formats de fichier requis

Une forme angulaire 3D grise ressemblant à une flèche pointant vers le haut, affichée sur une interface d'écran noire avec une petite icône jaune de minimisation et de fermeture dans le coin supérieur droit, entourée d'une flèche de rotation circulaire grise.

Nous acceptons les formats suivants : STL, 3DS, 3DM, OBJ, WRL, MATPART, STP, SKP, SLDPRT, STEP, CATPART, IGES, MODEL, MXP et MGX sur Materialise Onsite.


Outre la nécessité de respecter ces formats de fichiers, il existe également des contraintes liées au contenu de ces fichiers. Afin de vous offrir la meilleure qualité possible et d'assurer une traçabilité, nous autorisons la commande d'un seul modèle par pièce sur notre plateforme en ligne OnSite.


Cela signifie qu'il ne peut y avoir qu'une seule pièce par fichier. Si un fichier contient plusieurs pièces, nous le traiterons comme un seul modèle ou une seule pièce, ce qui signifie que les entités seront entrecroisées ou assemblées les unes dans les autres (le cas échéant, consultez les caractéristiques techniques ci-dessous). Autrement, votre pièce ne sera pas traitée correctement.

Caractéristiques techniques

Dimensions maximales des pièces

914 x 610 x 914 mm

406 x 355 x 406 mm (commandes en ligne)

Précision standard

± 0,15 % (avec limite inférieure à ± 0,2 mm)

Épaisseur des couches

0,330 – 0,508 mm

0,33 mm (commandes en ligne)

Épaisseur minimale de la paroi

1,4 mm

Taille minimale des détails

0,6 mm

Pièces imbriquées ou mobiles

Oui

Canaux internes

Oui

Structure de la surface

Surface rugueuse et mate avec des couches visibles
