ツタンカーメン王のミイラを3Dプリントで再現

3 分で読めます|出版 7月 2, 2012

1922年、豪華な副葬品で満たされた「少年王」ツタンカーメンの墓が発見され、一大センセーションを巻き起こしました。1970年代には、これらの副葬品の数々が、世界各地で巡回展示されました。今また、これらの財宝が一般公開されています。今回は、これに合わせて、今まで誰も見たことのなかったツタンカーメン王自身の姿も再現されています!!

マテリアライズは、アディティブマニュファクチャリング業界をリードするソリューション企業として知られています。ツタンカーメン王のミイラのレプリカを短期間で製作する仕事に最も適している会社は、マテリアライズをおいて他にはありません。ナショナル・ジオグラフィックスとアーツ・アンド・エキシビションは、米国内を回る巡回展の最後の開催地ニューヨークで、新たに人目を引く展示を追加したいと考えていました。そして、ツタンカーメン王のレプリカこそ、ディスカバリー・タイムズ・スクエア・エキスポジションでの特別展示にふさわしいという結論に至りました。彼らは、自然史および先史時代の模型を製作する『スターブ・スタジオ』のゲーリー・スターブ氏に、ミイラのレプリカ作成を依頼しました。そしてスターブ氏は、製作を開始するにあたり、マテリアライズの力を借りることにしました。

Mimicsで再構築されたツタンカーメンの3Dモデル

アートとテクノロジーが力を合わせて謎を解き明かす

ゲーリー・スターブ氏は、マテリアライズのソフトウェアについて聞いたことがあり、3Dファイルを作成して「マンモス・アディティブ・マニュファクチャリング・マシン」からモデルを3Dプリントできることも知っていました。そして、時間的な制約への配慮から、実際のミイラを寸分違わず再現したレプリカを製作するためには、この方法が最適であると判断しました。

作業は、ツタンカーメンのミイラのCTスキャンデータをMimicsソフトウェアにインポートすることから始まりました。これに基づいて、Mimics内で、実際のミイラの正確な3Dモデルが作成されました。次に、マテリアライズのMaterialise 3-maticソフトウェアを使ってモデルが中空化されました。中空化は、造形に使用する材料の分量を削減し、最終製品を軽量化するための重要な方法として利用されました。また、中空構造にすると積層面の面積が減ることから、造形プロセスにかかる時間も短縮することができます。

3‑maticでの3Dモデルのくり抜き

モデルの作成:(マテリアライズ)ファミリーに保持する

 デジタルモデルの準備ができた段階で、マテリアライズのチームは、Materialise Magicsソフトウェアを使ってファイルの修正を行いました。これは、モデルを「水漏れのない」いわば中空状態にするための処理で、3Dプリンティングに欠かせない手順です。

こうしてバーチャル空間内で変換されたツタンカーメン王は、マテリアライズの「マンモス・ステレオリソグラフィー・マシン」によって造形され、その姿を蘇らせました。ステレオリソグラフィーは、液状の光硬化性樹脂にレーザーを当てることによって物体の断面の形に硬化させ、これを何層も重ねることによって3次元形状を作り出す技術です。材料が液体樹脂であるため、この造形処理が完了するまでの間、作成される部品を支える「サポート構造」が必要になります。マテリアライズは、造形を成功させるために必要なサポート構造を自動的に生成する専用のソフトウェア、Materialise e-Stageを提供しています。モデルの造形が終了すると、サポートは部品から取り外されます。e-Stageが生成するサポートは、部品との接触面積が小さいことから、簡単に取り外すことができます。

明らかにされた本当のツタンカーメン

再現されたツタンカーメン王の体は、その他の有名な副葬品とともに、2011年1月2日までニューヨーク市内で見ることができます。ぜひ実際に目で見て、お確かめください!ツタンカーメン王のレプリカの製造プロセスのビデオは、こちらをクリックしてご覧ください。

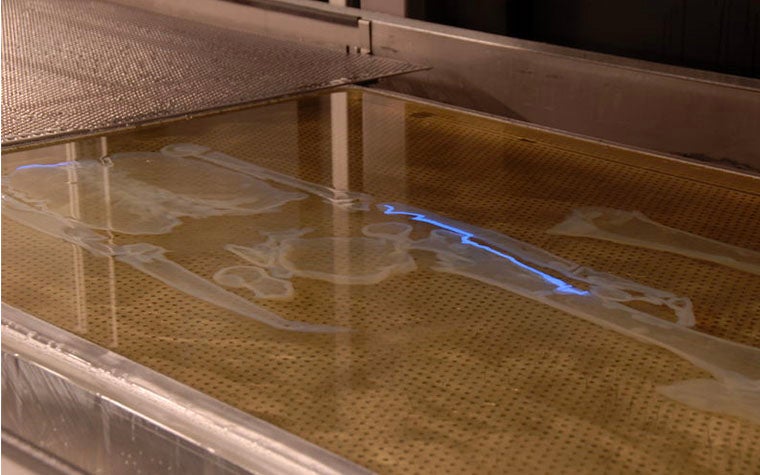

マテリアライズのマンモスマシンの1つで印刷されているモデル


Materialiseのe-Stageソフトウェアによって自動的に作成されたサポートを示す印刷モデル


マテリアライズチームは、モデルを海外に出荷する前に後処理します


Gary Staabは、モデルにディテール、色、テクスチャを追加します
